不锈钢V型球阀

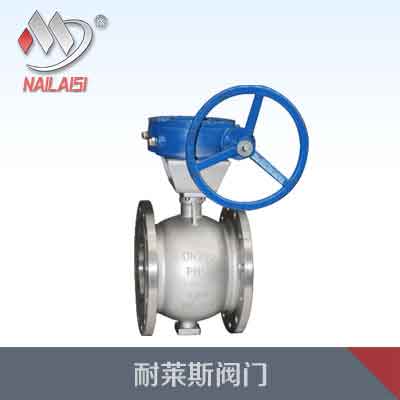

图片展示

产品描述

产品型号：VQ340F/Y/H
产品特点： V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结

详细介绍

VQ340F/ VQ340Y/ VQ340H蜗轮V型调节球阀应用范围：
VQ340F/H/Y蜗轮V型球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤425℃的各种管路上，用于调节管路中介质的压力及流量。V型球阀选用不同的材质如WCB碳钢、304不锈钢、316不锈钢，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

蜗轮V型调节球阀的结构特点说明：
V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
（1）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（2）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（3）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合

蜗轮V型调节球阀的主要零件材料：

零件名称	材料
阀体	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀盖	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀杆	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球体	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
阀座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增强柔性石墨

蜗轮V型调节球阀的主要外形尺寸：

公称或压力级	公称通径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa VQ340F-16C/P/R VQ340H-16C/P/R VQ340Y-16C/P/R	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa VQ340F-25C/P/R VQ340H-25C/P/R VQ340Y-25C/P/R	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150 VQ340F-150Lb VQ340H-150Lb VQ340Y-150Lb	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

注：①以分数表示者，分子为JB/T74~90系列2尺寸(等同于原机标JB74~90-58R　尺寸)，分母分HGJ44~76、GB9112~9131、JB/T74~90系列1尺寸。
②以分数表示者，分子为ANSI　B16.5尺寸，分母GB9112~9131、SH3409尺寸。
V型球阀及PB340F/H/Y偏心半球阀，因其稳定的密封性及远远低于Q41F/H/Y浮动式法兰球阀、Q47F/H/Y固定式法兰球阀的价格，将会逐渐得到更广泛的应用，并取代后两种结构的球阀。
