产品特点：广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工

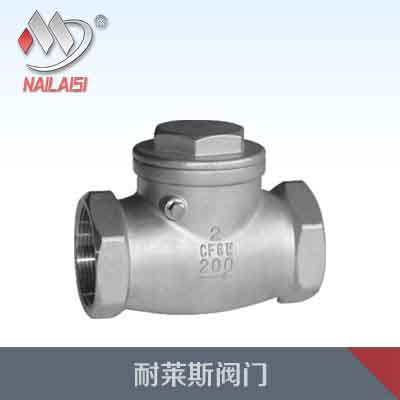

不锈钢丝扣止回阀概述:
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G•NPT.BSPT.BSP DIN259/2999
应用领域：广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
H14W不锈钢止回阀主要零件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
摇杆插销 |
不锈钢316/304 |
|
4 |
阀瓣 |
不锈钢CF8M/CF8 |
|
5 |
螺塞 |
不锈钢316/304 |
|
6 |
螺塞垫片 |
聚四氟乙烯PTFE |
H14W不锈钢止回阀性能规范：
|
公称压力 |
PN |
1.6, 2.5,4.0,6.4 |
MPa |
|
强度试验压力 |
PT |
2.4, 3.8,6.0,7.6 |
|
|
低压气密封试验压力 |
|
0.6 |
|
|
高压气密封试验压力 |
2.0, 3.0,4.8,7.6 |
||
|
适用介质 |
H14W-（16-64）C |
H14W-（16-64）P |
H14W-（16-64）R |
|
水、油品、汽 |
硝酸类 |
醋酸类 |
|
|
适用温度 |
-40～180 |
||
H14W不锈钢止回阀 主要连接尺寸及重量：
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
